一、适用范围
供厂矿企业、大专院校、科研及各实验室等作物品干燥、烘熔、熔腊、杀菌之用。
二、结构特征
电热恒温干燥箱是系列产品。所有规格的干燥箱外壳体均采用钢板表面镀塑，四角圆弧内胆，室内设有三至五层搁板，中间层充填超细玻璃棉隔热。台式采用大视角双层钢化玻璃门，立式箱门中上方设有双层钢化玻璃观察窗，能清晰观察到箱内加热物品。工作室与箱门连接处装有耐热硅橡胶密封圈，以保证工作室与箱门之间密封。台式干燥箱的电源开电源指示灯、控温仪等操作件均集中于箱体左前侧的控制面板处，立式干燥箱的电源开关、电源指示灯、控温仪器等操作件均设立于箱体前上方。
箱内加热恒系统主要由电加热、风机（鼓风系列）、合适的风道结构和控温仪组成。
控温仪均选用高精度的智能型数字显示温度调节仪，控温线性好，精度高，高定温度和测量温度均为数字显示，准确PID及自整定控制，还具有追踪功能。当箱内温度超过上限温度时，自动切断加热器电源，并发出声光警报。
鼓风系列干燥箱加热、鼓风均单独控制。
三、智能控温仪的面板功能操作流程及设定参数表

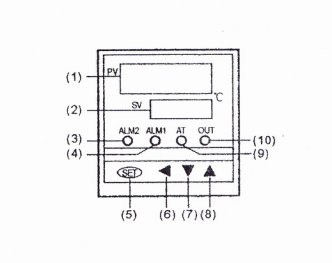

面板功能说明：
（1）测量值显示窗
（2）设定值显示窗
（3）警报2指示灯
（4）警报1指示灯
（5）设定键
（6）移位键（启动或停止键）
（7）减数键
（8）加数键（自整定键）
（9）自整定指示灯
（10）主控输出指示灯
设定参数表：
|
指示符
|
数值范围
|
功能定义
|
出厂值
|
|
SP
|
SPL～SPH
|
温度设定值
|
|
|
ST
|
1～9999分
|
时间设定值
|
|
|
长按SET键
|
|
Lock
|
0～9999
|
参数键
|
|
|
SC
|
-50.0～+50.0℃
|
测量值修正量
|
|
|
Lock为XXXX
|
|
P
|
0.1～50.0℃
|
输出比例带
|
|
|
I
|
1～400
|
积分时间
|
|
|
d
|
0～100
|
微分时间
|
|
|
T
|
1～200
|
输出比例周期
|
|
|
ALI
|
-20～+20℃
|
偏差警报
|
|
|
ET
|
0～2
|
定时功能选项
|
|
|
Pr
|
1～100
|
恒定功率上限百分比
|
|
|
SPL
|
温度设定值低限
|
量程下限～SPH
|
|
|
SPH
|
温度设定值高限
|
SPL～量程上限
|
|
四、使用方法
1、操作人员需仔细阅读使用说明，了解熟悉干燥箱功能后，才能操作。
2、把需干燥处理的物品放入干燥箱内，关好箱门。
3、接通电源，电源指示灯亮，把开关拨至“1”处，此时工作指示灯亮，上排数码管显示测量温度，下排数码管显示设定温度，若短按设定键则进入温度设定状态，上排显示SP提示符，下排显示设定温度，再按一下设定键，上排显示ST提示符，下排显示设定时间。
4、若长按住设定键5S，则进入参数设定状态，上排显示提示符，下排显示参数值，参数设定完毕后，按住设定键5S推出设定状态。
5、在正常状态下长按住加键5秒，AT自整定灯亮，即进入自整定状态。整定结束，AT灯灭，仪表回到正常控制状态，若在自整定过程中进入设定状态，则退出自整定程序。
说明：
（1）在各设定状态通过按加数键、减数键和移位键可快速设置各参数，设定结束需按SET键确认，否则无效。当Lock为0时，只有SC参数可修改；当Lock为XXXX时，除SC外，所有参数可修改。
（2）参数SC为测量值修正量，可修正由传感器及引线长短引起的测量误差。若实际温度比仪表测量温度高2℃，则SC在原来基础上加2℃；反之则反。
（3）参数P为输出比例带，系数的惯性越大，则P值应越大。
（4）参数I为积分时间，积分时间越小，积分作用越强。
（5）参数d为微分时间，微分时间越大，微分作用越强；当d为0时，无微分作用。
（6）参数T为输出比例周期，T值越小则控制性能越好。但触点开关式输出时应考虑中间继电器的寿命。T值应为20以上。
（7）参数ALI为警报1值，测量值偏设定值ALI℃后警报，ALI设为0时到点警报，设为正值为上偏差警报，设为负值为下偏差警报。
（8）定时功能选项参数ET为0时，无定时功能，时间设定菜单隐藏；ET为1或2时，显示时间设定菜单ST。ET为1时，仪表一上电就开始计时；ET为2时，当温度达到设定值时启动计时。定时采用计时方式，开始计时，则下排显示剩余时间，计时结束，则下排显示STOP，运行停止，输出关断，同时有断续蜂鸣声提醒，按任一键可消音。连续按移位键3秒可启动或停止程序运行。
（9）参数Pr为恒定功率上限百分比，对于输出控制加热的系统，Pr对应设定值高限(SPH)恒温时所需功率占加热总功率的百分比。根据系统要求可先确定设定值低限(SPL)和设定值高限(SPH),再根据系统的功率配置及系统的保温性能设置合适的Pr值，一般若系统的功率配置偏大或保温性能很好，则Pr值应小，能防止冲温；反之则Pr值应大，能提高升温速度。通常一个系统在不同的设定温度下自整定得出的P、I、D参数是不同的，一般建议在系统低温端整定参数，而用于高温端时可能升温较慢，此时调整Pr值即可使系统在整个范围内都能达到很好的控制效果。
五、注意事项
1、干燥箱外壳须接地，以保证使用。
2、干燥箱应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物品。
3、干燥箱无防爆装置，不得放入易燃易爆物品干燥。
4、箱内物品放置切勿过挤，须留出空间，以利热空气循环。
5、箱内外应经常保持清洁，长期不用应套好塑料防尘罩，放在干燥室内。

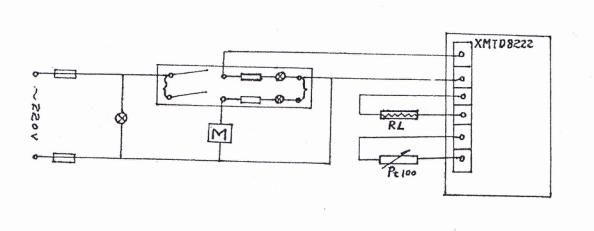

六、接线图
七、故障处理
|
现 象
|
原 因
|
处 理
|
|
无电源
|
1、插头未插好或断线
|
1、插头插好或断线
|
|
2、熔断器开路
|
2、更换熔断器
|
|
不升温
|
1、设定温度低
|
1、调整设定温度
|
|
2、电源加热器坏
|
2、换电加热器
|
|
3、控温仪坏
|
3、换控温仪
|
|
4、加热器连接线断开
|
4、重新牢固连接
|
设定温度与箱
内温度误差大
|
1、温度传感器坏
|
1、换温度传感器
|
|
2、控温仪坏
|
2、换控温仪
|
|
超温警报异常
|
1、设定温度低
|
1、调整设定温度
|
|
2、控温仪坏
|
2、换控温仪
|
×
